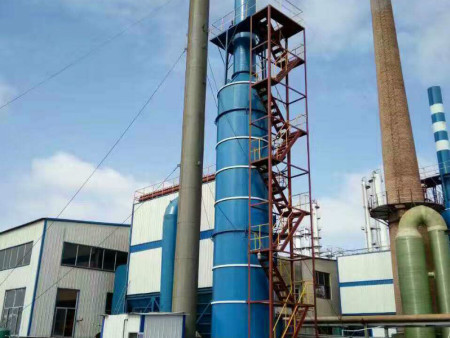

脫硫塔
一、工藝介紹脫硫塔是煙氣脫硫系統中比較重要的組成裝置,也就是脫硫進行反應的場所,脫硫塔可以按照濕法脫硫吸收塔吸收劑種類可以分為:石膏法、雙堿法、氨法、鎂法等;可以按照塔內不同的氣液接觸的方式可以分成:噴淋塔、填料塔、鼓泡塔和液柱吸收塔等,其中噴淋塔應
一、工藝介紹
脫硫塔是煙氣脫硫系統中比較重要的組成裝置,也就是脫硫進行反應的場所,脫硫塔可以按照濕法脫硫吸收塔吸收劑種類可以分為:石膏法、雙堿法、氨法、鎂法等;可以按照塔內不同的氣液接觸的方式可以分成:噴淋塔、填料塔、鼓泡塔和液柱吸收塔等,其中噴淋塔應用***為廣泛,其特點是工作效率高、阻力小、利用率高,可以采用不同的吸收劑。
二、 結構組成
脫硫塔由塔體、傳質層、噴淋層、組合式除霧器、沖洗系統、預埋件及外部梯子平臺等組成。
三、 工作原理
煙氣進入脫硫塔入口區,從漿液池上部進入塔體,在脫硫塔內,熱煙氣逆流向上與自上而下的漿液(循環噴射)接觸發生化學吸收反應,并被冷凝。添加的石灰石漿液由石灰石漿泵輸送至脫硫塔,與脫硫塔內的漿液混合,混合漿液經循環泵向上輸送由多層噴嘴噴出。漿液從煙氣中吸收硫的氧化物(SOx)以及其它酸性物質,在液相中硫的氧化物(SOx)與碳酸鈣反應,形成亞硫酸鈣。脫硫塔自上而下可分為吸收區和氧化結晶區兩部分:上部吸收區PH值較高,有利于SO2等酸性物質的吸收;下部氧化區域在低PH值下運行,有利于石灰石的溶解及副產品的生成。從脫硫塔排出的石膏漿液經濃縮、脫水,使其含水量小于10,生成石膏產品。脫硫后的煙氣依次經過除霧器除去霧滴,再經過換熱器或加熱器升溫后,由煙囪排入大氣。由于在脫硫塔內吸收劑漿液通過循環泵反復循環與煙氣接觸,吸收劑利用率很高。
四、 產品特點
(1)采用噴淋塔作為吸收塔,具有氣液流通量大、壓降低、操作彈性寬、不易堵、效率穩定等優點。
(2)高煙氣流速設計,傳質能力好,并且占地比較的小。
(3)脫硫塔的入口有設置的遮檐,是防止?jié){液進入到煙道里面去的,避免進入后結垢。
(4)漿液采用的是多層逆流噴淋,噴淋覆蓋的效率比較高。
(5)噴嘴為大孔無堵塞型,并且解決了噴嘴的易堵塞的問題。
